Mikado HAWK 520 RD - nie działająca blokada biegu wstecznego

Idź do strony [1] 2

Autor

Odpowiedzi

blacksmith

śro wrz 09 2015, 06:04

Zarejestrowany #1195
Dołączył: śro wrz 09 2015, 04:35
postów: 5

Dzień dobry wszystkim

Wczoraj postanowiłem pierwszy raz w swoim życiu przesmarować swój kołowrotek. Rozkładanie szło łatwo(jak się pewnie można domyślić) ale po złożeniu go z powrotem okazało się , że nie działa blokada biegu wstecznego...Czytałem już w poradach o naprawie blokady , ale sęk w tym , że nie przypominam sobie żebym wyjmował tą sprężynkę która jest odpowiedzialna za blokadę.

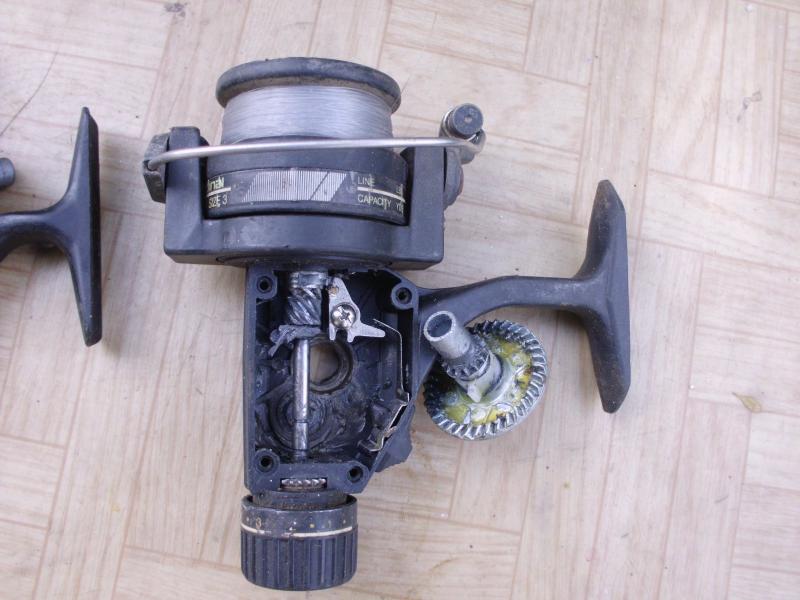

Poniżej zamieszczam fotki. Może ktoś będzie w stanie mi pomóc poskładać ten kołowrotek do końca...
Sprężynka na zdjęciu została dzisiaj dorobiona.

Powrót do góry

okonhel

śro wrz 09 2015, 08:03

Zarejestrowany #1149
Dołączył: śro lip 15 2015, 12:03
postów: 177

A przypadkiem smar nie dostał się do łożyska walcowego? Bo jeśli się dostał to nawet przy prawidłowym zmontowaniu wszystkich elementów kołowrotek może nie trzymać blokady.

Powrót do góry

Bogdan

śro wrz 09 2015, 08:14

Dołączył: sob gru 31 2011, 07:55
postów: 1953

Pod tą śrubką oznaczoną strzałką powinny być takie widełki w które wchodzi nóżka sprężynki, a tam jest jakiś drut. Nie wiem po co, i nie powinno go tam być.

Na drugim zdjęciu pokazuję zębatkę na której powinna być zabudowana sprężynka i jej nóżka musi być widoczna przez otworek montażowy. Nóżka sprężynki powinna być skierowana w stronę łożyska

To jest dość trudno wytłumaczyć, ale jak chcesz to mogę Ci podpowiadać przez skaypa jeżeli oczywiście masz kamerkę.

[ Edytowany śro wrz 09 2015, 08:21 ]

Powrót do góry

blacksmith

śro wrz 09 2015, 08:38

Zarejestrowany #1195
Dołączył: śro wrz 09 2015, 04:35
postów: 5

Dzięki za odpowiedzi. Jeśli chodzi o ten drut pod śrubką to tego w ogóle nie ruszałem. Tak było po odkręceniu pokrywy. Spróbuje zaraz zamontować tą sprężynkę sprężynkę która dorobiłem.

Powrót do góry

Bogdan

czw wrz 10 2015, 05:47

Dołączył: sob gru 31 2011, 07:55
postów: 1953

Coś mi tutaj nie pasuje, dlatego że nie widzę zapadki z otworkiem w który ma wejść nóżka dorobionej sprężynki. Może to ten drut był tą zapadką.
Zrób duże powiększenie tego miejsca z tym drutem, chodzi mi o to co jest pod tą śrubką, ale najlepiej jakbym to widział naocznie
Dodam jeszcze, że sprężynka musi być dorobiona idealnie w/g starej gdyż nawet mała różnica nie pozwoli na zamkniecie blokady (lub inaczej biegu wstecznego). Przede wszystkim musi dość ciasno obracać się na wałku zębatki.

Powrót do góry

blacksmith

czw wrz 10 2015, 08:07

Zarejestrowany #1195
Dołączył: śro wrz 09 2015, 04:35
postów: 5

Nowe zdjęcia

Ogólnie to ta dźwignia przesuwa łożysko oporowe, ale to chyba nie ma nic do rzeczy. Mogę potem nagrać krótki film jak działa ten mechanizm i wrzucić na Youtube. Na Skaype nie mam jak go pokazać bo nie mam aktualnie kamerki.

https://www.youtube.com/watch?v=z0BIEc5ETB8 filmik

[ Edytowany czw wrz 10 2015, 08:46 ]

Powrót do góry

Bogdan

czw wrz 10 2015, 12:21

Dołączył: sob gru 31 2011, 07:55
postów: 1953

Kolego, nagrałeś filmik, ale nie z tym co potrzeba.
Poniżej wklejam zdjęcia zębatek z różnymi rozwiązaniami załączania biegu wstecznego:

Zrób dokładnie zdjęcie zębatki głównej od dołu i z boku.
U Ciebie nie ma tej dzwigni do tej sprężynki którą dorobiłeś.

[ Edytowany czw wrz 10 2015, 12:24 ]

Powrót do góry

Bogdan

czw wrz 10 2015, 12:29

Dołączył: sob gru 31 2011, 07:55
postów: 1953

Strzałki pokazują co ma wejść w co.

Powrót do góry

blacksmith

czw wrz 10 2015, 01:45

Zarejestrowany #1195
Dołączył: śro wrz 09 2015, 04:35
postów: 5

Zdjęcia zębatki

Powrót do góry

Bogdan

czw wrz 10 2015, 03:08

Dołączył: sob gru 31 2011, 07:55
postów: 1953

Po co dorabiałeś tą sprężynkę? W tym kołowrotku takiej nie ma dlatego, że nie ma na nią żadnego rowka. Zmyliłeś mnie tą dorabianą sprężynką. Szukamy awarii od nowa.

Powrót do góry
